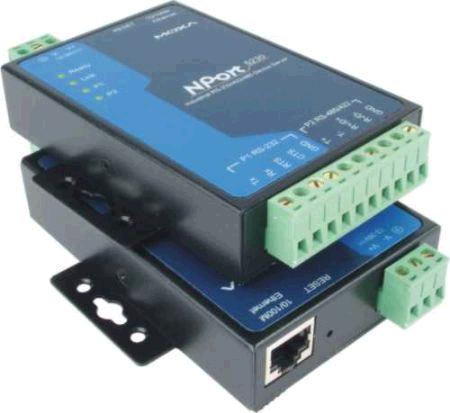

  NPort 5230 │ 通用型2串口设备联网服务器 www.szpk.cn


 ◆ 2口串口设备联网服务器—2个RS-422/485串口,
   或1个RS-422/485串口和1个RS-232串口
 ◆ 具备内建TCP/IP协议和所有您会需要的操作模式
 ◆ 轻松安装和配置—您最理想最适合的随插即用设备
   连网服务器

 概述


  将串口设备连接到以太网络
  NPort 5200系列的串口设备联网服务器可让工业串口设备立即连上网络。NPort 5200系列的串口设备联网服务器体积小巧,是将RS-232或RS-422/485串口设备,如PLC,测量仪,和传感器连接到IP-based Ethernet LAN最佳的选择,让您的软件可以存储本地LAN或网络上的任何串口设备。

  标准的TCP/IP 界面和多种操作模式
  NPort 5200系列的串口设备联网服务器提供了提供了TCP Server,TCP Client,和UDP,可确保与使用标准的网络API(Winsock,BSD Sockets)的网络软件具备兼容性。

  支持现有软件Real COM/TTY驱动程序
  有个Real COM/TTY 驱动程序,用于COM/TTY口的软件现在可以随时用于TCP/IP网络。这项特点不但让您不需要更换软件,更可以让串口设备立即连网。

  简单的安装和设置
  NPort 5200系列的串口设备联网服务器支持自动IP设定协议(DHCP,BootP),以及通过Web Browser console手动设置。两者都提供了快速有效的安装方法。有了NPort 5200的Windows Utility,执行安装的动作简单愉快,所有系统的设置都可存储并复制到其他设备联网服务器上。


 特点

 ◆ 可让串口设备立即联网
 ◆ 提供TCP Server,TCP Client和UDP等多种socket操作模式
 ◆ 可利用简单的Windows Utility 执行批量安装
 ◆ 体积如香烟盒大小
 ◆ 自洞侦测10/100 Mbps Ethernet
 ◆ 采用2线或4线RS-485数据流向自动控制(ADDC?)
 ◆ 所有端口都内建15 KV ESD突波保护
 ◆ 支持SNMP MIB-II网管功能

 规格

 LAN
 以太网  10/100 Mbps, RJ45
 保护  内嵌的1.5 KV电磁隔离保护
 串口介面
 介面  NPort 5230: 1 RS-422/485 口, 1 RS-232 口
 NPort 5232/5232I: 2 RS-422/485 口
 串口数  2
 串口类型  Terminal Block
 信号  RS-232: TxD, RxD, RTS, CTS, GND
 RS-422: Tx+, Tx-, Rx+, Rx-, GND
 4-wire RS-485: Tx+, Tx-, Rx+, Rx-, GND
 2-wire RS-485: Data+, Data-, GND
 串口线保护  所有端口提供15 KV ESD
 NPort 5232I有2 KV隔离
 电源保护  4 KV Burst (EFT), EN61000-4-4
 2 KV Surge (Power), EN61000-4-5
 RS-485 数据流向  专利保护的数据流向自动控制(ADDC?)
 内嵌功能
 Buzzer  内嵌蜂鸣器
 Real-Time Clock  内嵌实时时钟
 Watch Dog Timer  内嵌看门狗计时器
 串口通讯参数
 校对  None, Even, Odd, Space, Mark
 数据位  5, 6, 7, 8
 停止位  1, 1.5, 2
 流控  RTS/CTS (仅适用于 RS-232 端口), XON/XOFF , DTR/DSR
 速率  50 bps 至 230.4 Kbps
 软件功能
 协议  ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP
 使用平台  Windows 95/98/ME/NT/2000/XP
 Real COM/TTY 驱动程序  Windows 95/98/ME/NT/2000/XP/2003 Real COM drivers, Linux real tty driver
 配置  Web 浏览器, Telnet Console, 或者 Windows 使用平台
 串口 Console (仅适用于NPort 5230 )
 电源需求
 电源输入  12 至 30 VDC
 电源输出  NPort 5230: 315 mA @ 12V (最大)
 NPort 5232: 274 mA @ 12V (最大)
 NPort 5232I: 365 mA @ 12V (最大)
 机械
 材料  铝质(1 mm)
 尺寸(W x H x D)  NPort 5230/5232
  90.2 x 100.4 x 22 mm (含 ears)
  67 x 100.4 x 22 mm (无 ears)
 NPort 5232I
  90.2 x 100.4 x 35 mm (含 ears)
  67 x 100.4 x 35 mm (无 ears)
 重量  NPort 5230: 0.140 kg (0.31 lb)
 NPort 5232: 0.119 kg (0.26 lb)
 NPort 5232I: 0.157 kg (0.35 lb)
 环境
 操作温度  0 至 55°C (32 至 131°F), 5 至 95% RH
 储存温度  -20 至 85°C (-4 至 185°F), 5 至 95% RH
 安规认证
 EMC  FCC Class A, CE Class A
 安全  UL, CUL, TüV
 保修  5年

 订购信息
产品序号
内容
价格
数量
 NPort 5230
 2口 串口设备联网服务器
  1 RS-422/485 口, 1 RS-232 口
请来电询价
 NPort 5232
 2口 串口设备联网服务器
  2 RS-422/485 口
请来电询价
 NPort 5232I
 2口 串口设备联网服务器
  2 RS-422/485 口具备光电隔离保护
请来电询价
 以上产品提供
 4口 串口设备联网服务器
 快速安装指南
 NPort 文件及软件CD
 电线


 选购配件
产品序号
内容
价格
数量
 DK-35A
 导轨安装工具 (35 mm)
请来电询价
