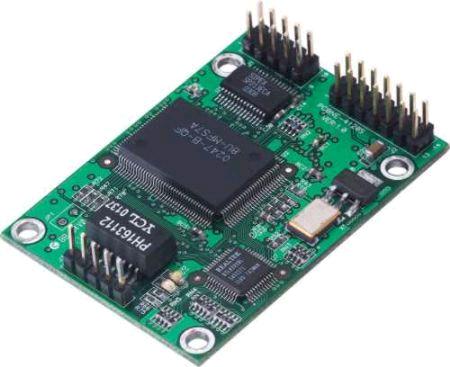

  NE-4120S │ 10/100 Mbps 嵌入式设备联网模块 (RS-232) www.szpk.cn


 ◆ 完整的联网解决方案让您的串口设备立即联网
 ◆ 体积小巧

 概述


  NE-4120S配备有多种以太网络通讯协议(TCP Server, TCP Client, UDP),让您的设备能立即联网。NE-4120S的体积精巧,仅57 × 40 mm的大小连信用卡的一半都不到。这样精巧的体积让您可以轻松地将NE-4120S联网至您的串口设备,使您的串口设备以10/100M的速率联网。

  内建TCP/IP通讯协议
  NE-4120S内建的TCP/IP通讯协议让研发工程师可以轻松地将串口设备联网,再也不需要花大量的时间与精力编写TCP/IP通讯协议。自适应10/100M介面让您可以享受高速传输的优点。除此之外,NE-4120S的4个GPIO引脚让您有更多、更有弹性的空间根据客户的需求开发产品功能。NE-4120S 的标准5V设计更适用于现在的设备,让研发工程师得以花费更少的时间与精力在电路的设计上。

  友好的设计选型
  通过友好的Windows utility, Web browser, Telnet console,或serial console即可完成设定。除此之外,Windows-based的NECI (Network Enabler Configuration Interface) Library更可以协助您开发自己的Windows utilities。

  缩短产品推出的时间
  NE-4120S可立即使用的设计让您可以轻松地将现有的串口设备联网,不需要修改电路,缩短了新产品推出的时间。

  编程的优点符合您客制化的需求
  Moxa另提供一款可编程版本,以满足您客制化的应用,如通讯协议转换,前端资料处理等等。NE-4120S的Software Development Kit (SDK)包括Turbo C complier和超过100个应用程序设计介面(API)供socket command和串口控制之用。另提供范例程序供您参考,减少您研发软件的时间。

  应用
  工业自动化(PLC, 测试设备)
  医疗/保健自动化系统(ECG, 超声波检测器, 验血设备)
  大楼自动控制系统(HVAC, 火灾报警器)
  门禁/保按控制系统(读卡机,生物认证设备)
  信息家电(UPS监测模块)


 特点

 ◆ RS-232转10/100M自适应以太网介面的嵌入式设备联网模块
 ◆ 体积小巧 (57 x 40 mm)
 ◆ 可立即使用的TCP/IP协议让联网更为快速
 ◆ TCP Server, TCP Client, UDP, Real COM driver操作模式
 ◆ 可利用Web browser, serial console,或Windows 使用平台轻松设定
 ◆ 低耗电量的设计 (1.5W)
 ◆ 4个GPIO

 规格

 LAN
 以太网  10/100 Mbps自适应
 保护措施  内建1.5 KV电磁隔离变送器
 引脚  ETx+, ETx-, RTx+, RTx-
 串口介面
 串口介面  RS-232 x 1, TTL x 1
 信号  TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 串口通讯参数
 介面  None, Even, Odd, Space, Mark
 数据库  5, 6, 7, 8
 停止位  1, 2
 流控  RTS/CTS, XON/XOFF
 速率  110 bps 至 230.4 Kbps
 GPIO
 GPIO  4个可编缉IO引脚 (GPIO)
 软件
 协议  ICMP, ARP, IP, TCP, UDP, DHCP, Telnet, HTTP, SNMP, SMTP
 操作模式  TCP Server, TCP Client, UDP, Real COM
 使用平台  Windows 95/98/ME/NT/2000/XP
 管理  Web 浏览器, 串口 console, Telnet console, 或者 Windows 使用平台
 设定介面  用户可自行开发自己的工具 NECI
 电源需求
 电源输入  5 VDC, ±5%
 电源输出  290 mA @ 5 VDC (最大)
 环境
 操作温度  0 至 55°C (32 至 131°F)
 -40 至 75°C (-40 至 167°F) ( -T 宽温机型)
 储存温度  -20 至 85°C (-4 至 185°F), 5 至 95% RH
 安规认证
 EMC  FCC Class A, CE Class A
 保修
 5年  标准Moxa产品保修期限

 订购信息
产品序号
内容
价格
数量
 NE-4120S
 10/100 Mbps Ethernet Network Enabler for RS-232 Devices,
 with 5-pin Ethernet pin header
请来电询价
 NE-4120S-CMD
 Serial Command Mode Version of NE-4120S, 100 Mbps Ethernet Network
 Enabler for RS-232 Devices, with 5-pin Ethernet pin header
请来电询价
 NE-4120-ST
 Starter Kit for NE-412S, NE-4120S-CMD包含:
 NE-4120-ST 及测试板
 软件CD: NE utility, SDK和使用手册
 快速安装指南 (印刷本)
 通用电源器
 2 电源线
 以太网交叉线
 Null Modem 串口线
 MOXA 5年保修书
请来电询价
