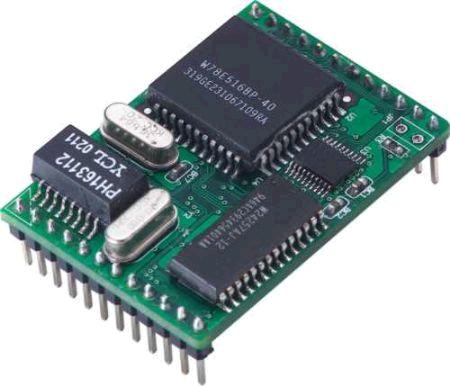

  NE-4000T │ 10Mbps嵌入式设备联网模块 www.szpk.cn


 ◆ 体积小巧的设备联网模块让您的串口设备立即联网
 ◆ 人性化的设定选项让您轻松连接串口设备

 概述


  Moxa新一系列的Network Enabler让您的串口设备能够轻松的立即联网。NE-4000T的体积精巧,仅44 x 31.48 mm的大小连信用卡的一半都不到。这精巧的体积让您可以轻松地将NE-4000T整合至您的串口设备,使您的串口设备以10 M的速率联网。

  内建TCP/IP通讯协议
  NE-4000T内建的TCP/IP通讯协议让研发工程师可以轻松的将串口设备联网,再也不需要花大量的精神和时间编写TCP/IP通讯协议。如此一来,工程师可以将大部分的时间运用在开发其他更重要的产品功能上,让公司推出产品的时间缩短。除此之外,NE-4000T的8个GPIO引脚让您有更多、更为弹性的空间根据您客户的需求开发产品功能。

  NE-4000T的另一项重要特点是其电源需求低至0.325W,让研发工程师在将NE-4000T纳入应用时不需担心电源需求的问题。与其他公司电源需求为3.3V的IC或SoC产品比较起来,NE-4000T的标准5V设计更适用于现在的设备,让研发工程师得以花费更少的时间与精力在电路的设计上。

  友好的设定选项
  NE-4000T具备稳定且可立即使用的TCP/IP通讯韧体,以便能快速的与设备联网。透过易操作的Windows utility,Web browser,或串口 console即可完成设定。除此之外,Windows-based NECI (Network Enabler Configuration Interface) Library更可以协助您开发自己的Windows utilities。

  NE-4000T的24 pin双排针设计及其标准的排针间距让您得以缩短布线的时间,使产品能尽快推出。若有必要,客户可以轻松地更换模块,让设备维护的工作更为简单。串口接口的连线则是透过包含传输/接收和DTR信号的TTL界面来完成。您只需移除这信号驱动,并加装Moxa的Network Enabler,即可让您的串口设备联网。内建的transformer确保信号不受干扰,同时也节省了设计以太网电路的时间和空间。

  另提供integration kit和全套development kit,包括测试板、技术文件、电缆线和配件,作为测试及开发之用。

  应用
  工业自动化(PLC,测试设备)
  医疗/保健自动化系统(ECG,超声波检测器,验血设备)
  大楼自动控制系统(HVAC,火灾报警器)
  门禁/保安系统(读卡机,生物认证设备)
  信息家电(UPS监测模组)


 特点

 ◆ 串口 (TTL) 到 10M Ethernet 嵌入式设备联网即插即用模块
 ◆ 体积小巧(44 x 32 mm)及双排针设计让联网更容易
 ◆ 可立即使用的TCP/IP通讯协议让联网更为快速
 ◆ 低耗电的设计(0.3 W)
 ◆ 可利用Web browser, 串口 console和Windows utility 轻松进行设定
 ◆ 具备8个GPIO

 规格

 系统
 CPU  8-bit MCU
 RAM  32 KB
 Flash  64 KB
 LAN
 以太网  10 Mbps
 保护措施  内建1.5 KV电磁隔离保护
 串口接口
 TTL x 1  TxD, RxD, RTS, CTS, GND
 串口通讯参数
 校验  None, Even, Odd
 数据位  8
 停止位  1, 2
 流量控制  RTS/CTS, XON/XOFF
 速率  50 bps 至 115.2 Kbps
 数字量 I/O
 DI/O  8个可编程的IO引脚(GPIO)
 软件
 协议  ICMP, ARP, IP, TCP, UDP, DHCP, HTTP
 操作模式  TCP Server/Client, UDP 和 RealCom 模式, 出厂时可选
   Windows 95/98/ME/NT/2000/XP
 设定  Web 浏览器, 串口Console, Telnet console 或者 Windows utility
 Host Control API  提供NECI library让您开发自己的
 电源需求
 电源输入  5 VDC, ±5%
 电源输出  65 mA (@ 5 VDC 最大)
 环境
 操作温度  0 至 70°C (32 至 158°F), 5 至 95% RH
 储存温度  -20 至 85°C (-4 至 185°F), 5 至 95% RH
 安规认证
 EMC  FCC Class B, CE Class B
 保修
 5年  标准Moxa产品保修

 订购信息
产品序号
内容
价格
数量
 NE-4000T
 串口 (TTL) to 10 Mbps Ethernet Network Enabler module, DIL package
请来电询价
 NE-4000T-ST
 Starter Kit for NE-4000T 包含:
 NE-4000T 联网模块
 NE-4000T-ST 测试板
 软件CD: 包含 NE utility 和使用手册
 快速安装指南(印刷本)
 通用电源适配器
 2 电源线
 以太网交叉线
 Null Modem 串口线
 MOXA 5年保修书
请来电询价
