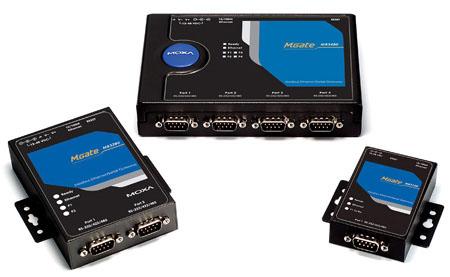

  MGate MB3180/3280/3480 │ 标准Modbus网关 www.szpk.cn


 ◆ 完成 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换
 ◆ 提供 1 个以太网口 和最多4个RS-232/422/485 串口
 ◆ 同时支持 16 个TCP master 连接,每个master最大同时
   支持32个命令请求

 概述


  概述
  MB3180,MB3280和MB3480是标准的Modbus网关,它可以完成Modbus TCP和Modbus RTU/ASCII协议之间的转换。同时支持16个Modbus TCP master连接,每个端口可以连接31个RTU/ASCII slaves设备,对于RTU/ASCII master最大可以支持 32个 TCP slave。

  整合标准的Modbus网络
  MGate MB3000标准产品包含MB3180,MB3280和MB3480,它是为快速整合Modbus TCP和RTU/ASCII 网络而设计的。使用这些产品,Modbus串口slave设备可以无缝地整合到现有的Modbus TCP网络中,并且Modbus TCP slave也可以和serial master正常通讯。MB3180,MB3280和MB3480提供轻松快速整合,灵活的特点,兼容性强。

  可组建高密度网络,有效降低网关成本
  MGate MB3000可以轻松完成高密度Modbus节点网络的集成。使用MB3280最多可以管理62个串口slave节点,而使用MB3480通过RS-233/422/485串口可以管理到124个,甚至可以为每个通道的Modbus RTU或Modbus ASCII 配置不同的波特率,允许不同的Modbus网络整合到一个ModbusTCP网络上来。


 特点

 ◆ 完成 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换
 ◆ 提供 1 个以太网口 和最多4个RS-232/422/485 串口
 ◆ 同时支持 16 个TCP master 连接,每个master最大同时支持32个命令请求
 ◆ 命令超时自动调整功能,节省70%的配置时间
 ◆ 使用智能路由功能,无需改变现有架构

 规格

 LAN
 以太网  10/100 Mbps, RJ45, 自动侦测MDI/MDIX
 保护  内建 1.5 KV 电磁隔离保护
 串口
 界面  RS-232/422/485(软件可选)
 端口数量  MB3180: 1
 MB3280: 2
 MB3480: 4
 接口类型  Male DB9
 信号  RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
 RS-422: Tx+, Tx-, Rx+, Rx-, GND
 RS-485 (2线): Data+, Data-, GND
 RS-485 (4线): Rx+, Tx-, Rx+, GND
 串口保护  15KV ESD
 串口通讯参数
 校验  None, Even, Odd, Space, Mark
 数据位  7, 8
 停止位  1, 2
 流控  RTS/CTS, XON/XOFF
 速率  50 至 921.6 Kbps
 软件特点
 操作模式  RTU Slave, RTU Master, ASCII Slave, ASCII Master
 工具  MGate Manager Suite for Windows 98/ME/NT/2000/XP/2003/Vista
 多master、多点连接  Master 模式: 最大 32 TCP slave
 Slave 模式: 16 TCP master, 每个master允许同时32个命令请求
 电源需求
 电源输入  12 至 48 VDC
 电源接口  MB3180: power jack
 MB3280: power jack带有紧固螺丝和接线端子
 MB3480: power jack带有紧固螺丝和接线端子
 电源线保护  1 KV Burst (EFT), EN61000-4-4
 0.5 KV Surge, EN61000-4-5
 机械规格
 外壳材料  MB3180: 铝制 (1 mm)
 MB3280: 铝制 (1 mm)
 MB3480: SECC钢板(0.8 mm)
 工作环境
 工作温度  0 至 55°C (32 至 131°F), 5 至 95% RH(60)
 储存温度  -20 至 85°C (-4 至 185°F), 5 至 95% RH
 安规认证
 EMC  CE: EN550022 Class A / EN550024
 FCC: FCC Part 15 subpart B, Class A
 安全  TUV: EN60950-1
 Shock: IEC60068-2-27
 Freefall: IEC60068-2-23
 Vibration: IEC60068-2-6
 保修期  5年

 订购信息
产品序号
内容
价格
数量
 MGate MB3180
 1口标准Modbus网关
请来电询价
 MGate MB3280
 2口标准Modbus网关
请来电询价
 MGate MB3480
 4口标准Modbus网关
请来电询价
 所有产品包括
 1台MGate MB3180/MB3280/MB3480Modbus标准网关
 电源适配器
 保修手册
 快速安装向导
 文档及软件光盘


 选购配件
产品序号
内容
价格
数量
 DK-35A
 导轨安装套件 (35 mm)
请来电询价
