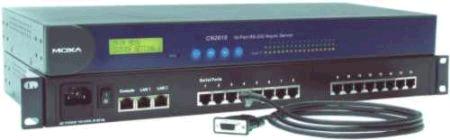

  CN2600 系列 │ 网络冗余型8/16口RS-232/422/485终端服务器 www.szpk.cn


 ◆ LCM控制面板,方便现场配置管理
 ◆ 具备2个IP地址和2个MAC地址
 ◆ 提供双主机数据采集解决方案(DRDAS)

 概述


  简介
  冗余是工业应用当中的一个显著特点,主要是通过设计各种不同的解决方案来预防硬件或软件发生故障时对系统造成的损失。“看门狗”解决方案就要求采用冗余的硬件设备,通过软件来控制设备的切换。CN2600终端服务器采用内建的双网口来实现“冗余串口”模式,保证您的系统无间断运行。以下描述是对CN2610的双主机冗余数据采集解决方案的说明。

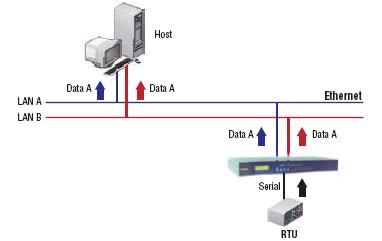

  双网冗余
  CN2600具备两个独立网口,可以分别接入不同的局域网。双网冗余是指在PC主机和CN2600之间通过组建两个独立的物理网络进行连接。此时,PC主机需要安装两块独立网卡。当其中一条网络断线时,PC主机仍可以通过另外一条网络与串口设备进行通信。

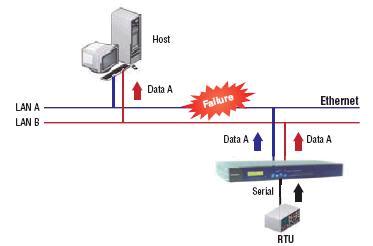

  串口冗余
  “串口冗余”(专利申请中)操作模式可用于在CN2600的串口和主机之间设置冗余的网络。冗余架构是指采用CN2600的两个网口组建冗余网络,实现与主机之间的连接。当其中任何一条网络断线时,另外一条网络便会立即通过CN2600进行数据传输。
采用MOXA串口冗余模式的最大好处之一就是可以实现“零切换”。这就意味着,当其中一条网络断线时,主机与串口设备之间的通信不会收到任何影响。


  双主机冗余
  双电源包含两路电源输入和冗余的内部电源,当断电之后仍然可以使用console口和网口。


  双电源冗余

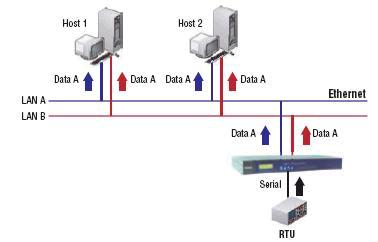

  CN2600的双网口可以设置为“双主机”冗余模式。在这种情况下,两个网络(图中的LAN A和LAN B)分别连接至不同主机。即便其中一台主机突然宕机,另外一台主机仍可以继续同CN2600上连接的串口设备进行数据收发。



 特点

 ◆ 支持LCM显示屏,易于现场管理
 ◆ 支持2个IP地址和2个MAC地址
 ◆ 冗余串口设计,支持两个网络连接
 ◆ 双主机冗余
 ◆ 冗余电源输入
 ◆ 支持Windows和Linux下的Real COM/TTY驱动

 规格

 以太网接口
 数量  2
 速率  10/100 Mbps自适应
 接口类型  8-pin RJ45
 电磁隔离保护  内建1.5 KV
 串口
 数量  8/16个
 接口标准  CN2610:RS-232
 CN2650/2650I:RS-232/422/485
 接口类型  CN2610/2650:8-pin RJ45
 CN2650I:DB9 male
 ESD保护  全信号内建15 KV
 RS-485数据流向  ADDC? (专利保护的数据流向自动控制功能)
 Console端口  专用的RS - 232控制台端口,后面板( 8针脚RJ45 )
 串口通讯参数
 校验位  None,Even,Odd,Space,Mark
 数据位  5 , 6 , 7, 8
 停止位  1, 1.5 , 2
 流量控制  RTS/CTS,XON/XOFF
 波特率  50 bps ~ 921.6 Kbps
 串行信号
 RS-232  TxD,RxD,RTS,CTS,DTR,DSR,DCD,GND
 RS-422  Tx+,Tx-,Rx+,Rx-,GND
 RS-485 (2线)  Data+,Data-,GND
 RS-485 (4线)  Tx+,Tx-,Rx+,Rx-,GND
 软件特点
 协议  ICMP,IP,TCP,UDP,DHCP,BOOTP,Telnet,DNS,SNMP,HTTP,SMTP,ARP,
 PPPoE,DDNS
 安全协议  RADIUS,https,SSH,PAP,CHAP
 安全性  RADIUS,Dialback,PAP,CHAP,本地用户/密码
 配置  Web Console,Serial Console,Telnet Console,Windows Search Utility
 驱动支持  Windows Real COM drivers (for Windows 95,98,ME,NT,2000,XP,2003,
 Vista,XP x64,2003 x64,Vista x64),Linux Real TTY driver,
 Fixed TTY drivers (for SCO Unix,SCO OpenServer,UnixWare 7,UnixWare 2.1,
 SVR 4.2,QNX 4.25,QNX 6,Solaris 10,FreeBSD,AIX 5.x,HP-UX 11i)
 管理方式  SNMP MIB-II
 IP路由功能  Static,RIP-I,RIP-II
 附件
 终端会话  8个会话/端口
 物理特性
 材料  SCC钢板(1 mm),IP30等级保护
 重量  CN2610-8-2AC:3,760 g
 CN2610-16-2AC:3,810 g
 CN2650-8:3,740 g
 CN2650-16:3,790 g
 CN2650-8-2AC:3,900 g
 CN2650-16-2AC:3,980 g
 尺寸  无挂耳:440 x 198 x 45 mm (17.32 x 7.80 x 1.77 in)
 含挂耳:480 x 198 x 45 mm (18.9 x 7.80 x 1.77 in)
 电源要求
 电源输入  100 ~ 240 VDC,47 ~ 63 Hz
 电源功耗  35 mA @ 100 VAC,145 mA @ 240 VAC
 电源线保护  1 KV burst (EN61000-4-4: EFT/B),2 KV surge (EN61000-4-5)
 环境参数
 工作温度  0 - 55°C (32 - 131°F)
 工作湿度  5 - 95% RH
 存储温度  -20 ~ 70 °C (-4 ~ 158 °F)
 安规认证
 EMC  CE (EN55022 Class A/EN55024)
 FCC (FCC Part 15 Subpart B,Class A)
 安全认证  UL (UL60950-1
 TüV (EN60950-1)
 保修期  5年

 订购信息
产品序号
内容
价格
数量
 CN2610-8
 8口RS-232双网口终端服务器
请来电询价
 CN2610-16
 16口RS-232双网口终端服务器
请来电询价
 CN2610-8-2AC
 8口RS-232双网口,双电源终端服务器
请来电询价
 CN2610-16-2AC
 16口RS-232双网口,双电源终端服务器
请来电询价
 CN2650-8
 8口RS-232/422/485双网口终端服务器
请来电询价
 CN2650-16
 16口RS-232/422/485双网口终端服务器
请来电询价
 CN2650-8-2AC
 8口RS-232/422/485双网口,双电源终端服务器
请来电询价
 CN2650-16-2AC
 16口RS-232/422/485双网口,双电源终端服务器
请来电询价
 CN2650I-8
 CN2650-8,带2KV光电隔离
请来电询价
 CN2650I-16
 CN2650-16,带2KV光电隔离
请来电询价
 CN2650I-8
 CN2650-8,带2KV光电隔离
请来电询价
 CN2650I-16-2AC
 CN2650-16-2AC带,2KV光电隔离
请来电询价
 以上产品包含
 CN2600终端服务器
 CBL-RJ45F9-150:8-pin RJ45到孔式DB9连接电缆,150 cm
 CBL-RJ45M25-150:8-pin RJ45到针式DB25连接电缆,150 cm
 2根电源线(仅AC型号)*
 软件光盘和文档
 快速安装指南(打印版)
 产品保修卡
 电源线可选US,Euro,UK和JP插头


 选购配件
产品序号
内容
价格
数量
 CBL-RJ45M9-150
 RJ45 8-pin转DB9针式电线, 150 cm
请来电询价
 CBL-RJ45F9-150
 RJ45 8-pin转DB9孔式电线, 150 cm
请来电询价
 CBL-RJ45M25-150
 RJ45 8-pin转DB25针式电线, 150 cm
请来电询价
 CBL-RJ45F25-150
 RJ45 8-pin转DB25孔式电线, 150 cm
请来电询价
