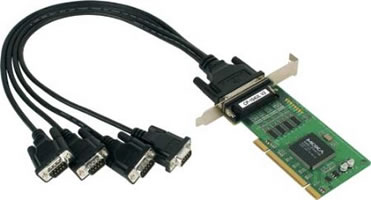

CP-104UL V2 │ 4口 RS-232 通用 PCI 多串口通信卡 |
www.szpk.cn |
| |
|
◆ 支持128 byte FIFO驱动程序和内建软硬件流量控制
◆ 支持主要的Windows和Linux/UNIX OS驱动
◆ PComm Lite Utility让管理和软件开发变得容易 |
|
| |
| 概述 |
| |
MOXA CP-104 通用 PCI 系列可满足PC 服务器制造商目前大量使用的新式PCI插槽标准。此外，CP-104 通用 PCI 串口卡 可使用在3.3 V和5V的插槽，这使得MOXA卡可实际应用在所有PC 服务器上。 而具备4个RS-232串口的CP-104UL串口卡，可用来连接数据撷取设备或大部份串口设备到PC或兼容的系统上。
|
| |
| 特点 |
| |
◆ 超过800 Kbps 数据吞吐量，效能全球第一
◆ 通用的PCI兼容3.3/5V的PCI和PCI-X
◆ 为小型PC提供MD1 低挡板支架多串口通讯卡
◆ 支持Windows 2003/XP/2000/98/ME、Linux、UNIX驱动
◆ 内建的LED显示灯让维修及软件管理变得容易
◆ 单一5 VDC电源需求
◆ 串口通讯速率最高可达921.6 Kbps
◆ 支持128 byte FIFO驱动程序和内建软硬件流量控制
◆ 内建15 KV ESD 突波保护 |
| |
| 规格 |
| |
| 硬件 |
| 连接头型式 |
DB44孔式（位在卡片上） |
| 通用控制器 |
MOXA UART （16C550C 兼容） |
|
| 介面 |
| 总线接口 |
32-bit，通用 PCI |
| 串口介面 |
RS-232 |
| 串口数 |
4 |
| 信号 |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
|
| 性能 |
| 速率 |
50 bps 至 921.6 Kbps |
| 最多串口数 |
4 （只需一个IRQ） |
|
| 设定 |
| 校验位 |
None, even, odd, space, mark |
| 数据位 |
5, 6, 7, 8 |
| 停止位 |
1, 1.5, 2 |
| IRQ, I/O 地址 |
BIOS分配 |
|
| 支持操作系统 |
| CP-104UL V2 |
Windows NT/2000/XP/2003, Windows 95/98/ME, Linux 2.2/2.6/2.4,
Embedded Windows XP,DOS, SCO Unixware 2.1,SCO UnixWare 7, SCO Open server 5 |
|
| 电源需求与环境 |
| 电源要求 |
120 mA （+5V） |
| 工作温度 |
0 ~ 55℃ （32 ~ 131℉） |
| 工作湿度 |
5 - 95% RH |
| 储存温度 |
-20 ~ 85℃ （-4 ~ 185℉） |
| 尺寸 （W x D） |
64.5 x 120 mm （2.54x4.72in）
（LP Bracket: 80 mm; 标准挡板: 121 mm） |
| 突波保护 |
内嵌 15 KV ESD |
| 安规认证 |
FCC, CE |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
CP-104UL-DB9 V2 |
4口RS-232多串口通讯卡 （含DB9针式电源）；
通用 PCI 总线，低挡板支架 |
请来电询价 |
|
CP-104UL-DB25 V2 |
4口RS-232多串口通讯卡 （含DB25针式电源）；
通用 PCI 总线，低挡板支架 |
请来电询价 |
|
CP-104UL V2 |
4口RS-232多串口通讯卡 |
请来电询价 |
| 所有产品提供 |
配有标准支架的串口卡
MOXA软件CD片
快速安装手册
1 x CBL-M44M9x4-50 （CP-104UL-DB9 V2 ）
1 x CBL-M44M25x4-50 （CP-104UL-DB25 V2 ） |
|
|
| |
| 选择配件 |
|
产品序号 |
内容 |
|
|
CBL-M44M25x4-50 |
4口,DB25针式串口通讯连接盒 |
请来电询价 |
|
CBL-M44M9x4-50 |
4口,DB9针式串口通讯连接盒 |
请来电询价 |
|
| |
 |
|
|
