3.5"磁盘大小GX1-300嵌入式主板,带10/100Mbps以太网络,LCD/CRT
VGA,音频功能和GX1 CPU
|
| |

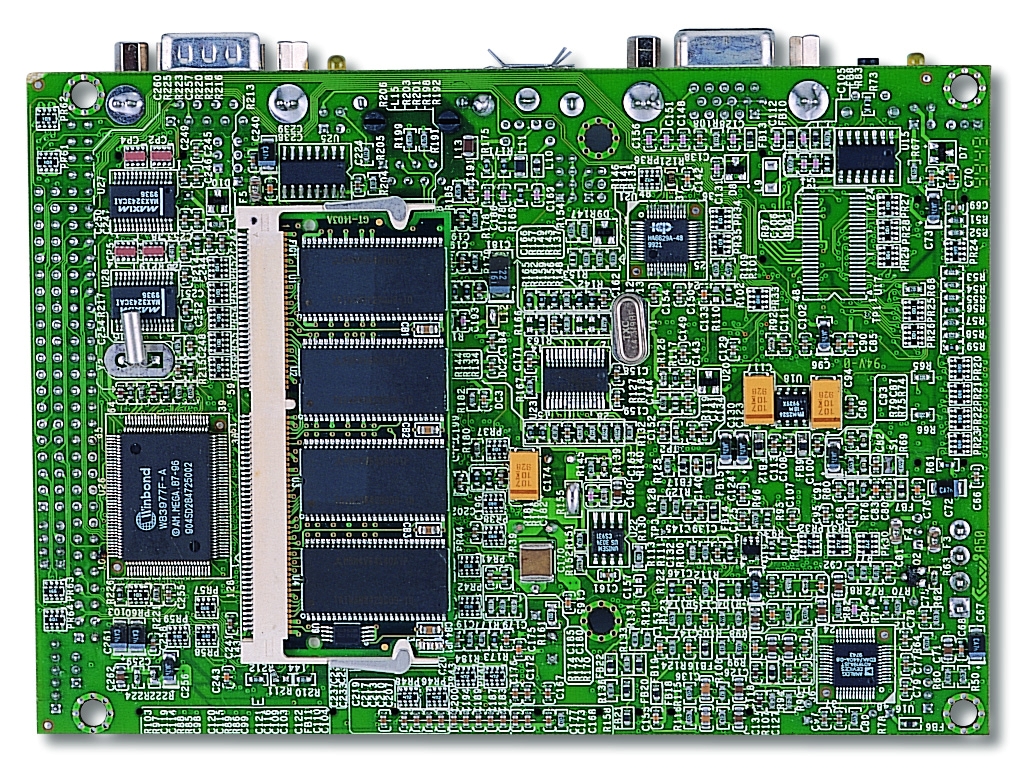

| WAFER-5822板载National Semiconductor?嵌入式低功耗GX1
300MHz CPU视频控制功能内置于CS5530A芯片组中，支持TFT LCD和CRT显示，显存共享系统内存，由BIOS决定，带有音频控制芯片。WAFER-5822支持TV输出（支持NTSC和PAL制式）。WAFER-5822有两个RS-232端口，一个并口和红外线传输端口，两个USB接头，以太网络功能，一个IDE接口，一个软驱接口，四路输入，四路输出。
可广泛应用于电信控制系统和军事控制系统等领域。 |
| |
产品特性：
|
| CPU
|
板载国家半导体公司嵌入式低功耗GX1 300MHz CPU
|
| 系统内存
|
一个144-pin SO-DIMM插槽，支持最高128MB
SDRAM |
| 系统芯片组
|
国家半导体公司Geode? GXLV/GX1+ CS5530A
|
| BIOS |
Award PnP Flash BIOS |
| 视频控制器 |
- 内置于CS5530A芯片组，支持TFT LCD和CRT显示
- V-RAM：共享系统内存（最高4MB），由BIOS设定
- 分辨率：1280×1024（256色）
- 接口：DB-15 CRT显示接口
- 44-pin TFT LCD接头
- TV输出（支持NTSC和PAL制式） |
| 输入输出接口 |
-2个RS-232端口
-1个并行口（支持SPP/EPP/ECP模式）
-红外线传输端口 |
| USB端口 |
2个USB插针接头，符合USB Ver.1标准 |
| 以太网络 |
Realtek RTL8139 10/100Mbps以太网络芯片，带RJ-45接头 |
| IDE |
1个Ultra DMA33界面的44-pin插头 |
| 可编程看门狗定时器 |
| 软驱 |
一个软驱接口 |
| 数字输入输出接口 |
4路DI和4路DO，TTL电平 |
| SSD |
一个DiskOnChipTM 插座 |
| 音频 |
符合AC’97标准 |
| 一个PC/104扩展插槽可外接插卡 |
| 功耗 |
2A@+5V，100mA@+12V(GXLV 233MHz CPU和32MB SDRAM) |
| 工作温度 |
0～60°C |
| 相对湿度 |
5～95%，无冷凝 |
| |
| 订购信息： |
| 产
品 |
描 述 |
WAFER-5822-300
|
3.5″磁盘大小300MHz嵌入式主板，带10/100Mbps以太网络、VGA、DI/O和TV输出功能 |
| |
|
EB-1800 搭配WAFER-5822的嵌入式机箱 |
*支持一个PC-104模块的空间
*配备ACE-855A电源
*可选配ACE-855/890系列电源
*支持两个2.5”驱动器架
|
