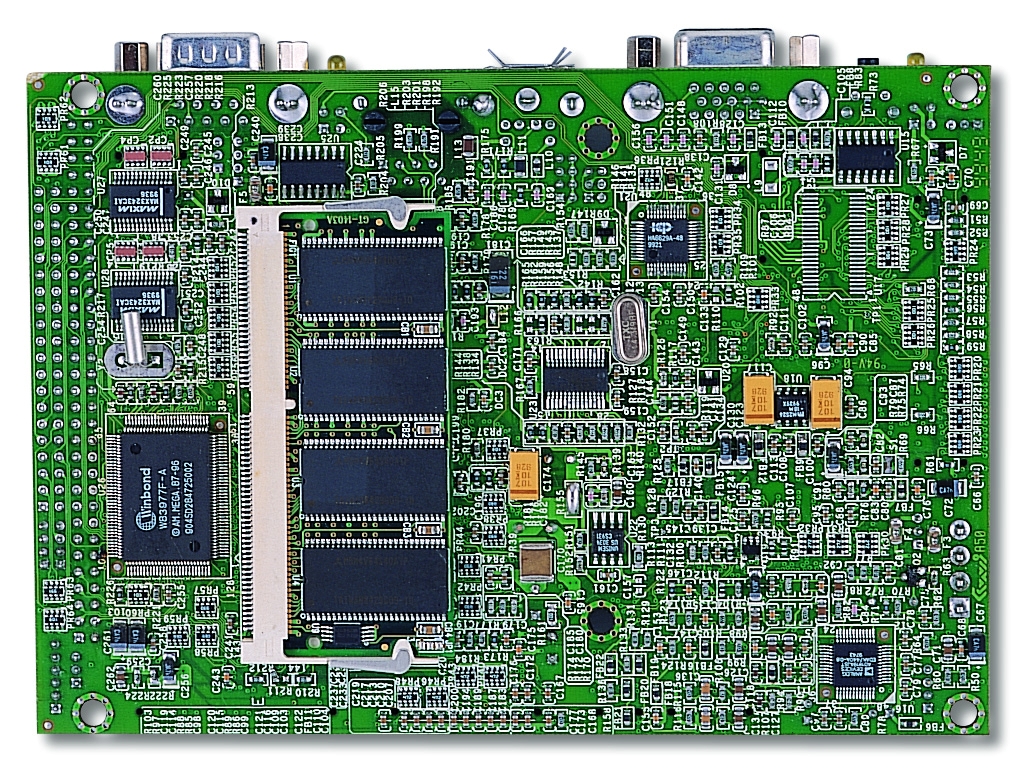

  WAFER-5820 www.szpk.cn


3.5"磁盘大小GX1-300嵌入式主板,带10/100Mbps以太网络,LCD/CRT VGA,音频功能和GX1 CPU


WAFER-5820板载National Semiconductor?嵌入式低功耗GX1 300MHz CPU视频控制功能内置于CS5530A芯片组中,支持TFT LCD和CRT显示,显存共享系统内存,由BIOS决定,带有音频控制芯片。WAFER-5820有一个RS-232端口和一个RS-485带自动侦测功能的可选端口。 可广泛应用于电信控制系统和军事控制系统等领域。


产品特性:

CPU
板载国家半导体公司嵌入式低功耗GX1 300MHz CPU
系统内存
一个144-pin SO-DIMM插槽,支持最高128MB SDRAM
系统芯片组
国家半导体公司Geode? GXLV/GX1+ CS5530A
BIOS Award PnP Flash BIOS
视频控制功能 - 内置于CS5530A芯片组,支持TFT LCD和CRT显示
- V-RAM:共享系统内存(最高4MB),由BIOS设定
- 分辨率:1280×1024(256色)
- 接口:DB-15 CRT显示接口
- 44-pin TFT LCD接头
- 20-Pin LCD LVDS界面接头
输入输出接口 -1个RS-232端口和1个RS-485带有自动方向侦测功能的RS-232/422/485可选端口
-1个并行口(支持SPP/EPP/ECP模式)
-红外线传输端口
USB端口 2个USB插针接头,符合USB Ver.1标准
以太网络 Realtek RTL8139 10/100Mbps以太网络芯片,带RJ-45接头
IDE 1个Ultra DMA33界面的44-pin插头
编程看门狗定时器
软驱 一个软驱接口
SSD 一个DiskOnChip TM 插座
音频 符合AC’97标准
带一个PC/104扩展插座可外接插卡
功耗 2A@+5V,100mA@+12V(GXLV 233MHz CPU和32MB SDRAM)
工作温度 0~60℃
相对湿度 5~95%,无冷凝

订购信息:
产品
描述
WAFER-5820-300
3.5″磁盘大小300MHz嵌入式主板,带10/100Mbps以太网络和VGA功能

EB-1800 搭配WAFER-5820的嵌入式机箱
*支持一个PC-104模块的空间
*配备ACE-855A电源
*可选配ACE-855/890系列电源
*支持两个2.5”驱动器架
