  ROCKY-3785EVG基于Socket-370架构处理器的CPU卡,带VGA/以太网络&千兆以太网络/音频 www.szpk.cn

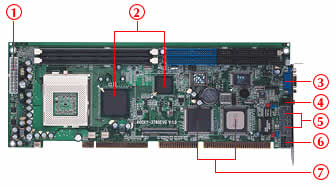

⑴ ATX 电源接头
⑵ Intel 815E-B 芯片组
⑶ CRT
⑷ 语音输出
⑸ 双网络 2×RJ-45
⑹ PS/2键盘,鼠标
⑺ NS GbE 芯片组

Pentium III 处理器
产品序号
核心速度 (MHz)
外频 (MHz)
L2 Cache
功耗(Max)
电压
Tjunction
封装
RB80526PY600256
600
100
256K
19.6 W
1.75V
82C
370 FC-PGA
RB80526PY700256
700
100
256K
21.9 W
1.75V
80C
370 FC-PGA
RB80526PZ733256
733
133
256K
22.8 W
1.75V
80C
370 FC-PGA
RB80526PY850256
850
100
256K
25.7 W
1.75V
80C
370 FC-PGA
RB80526PZ866256
866
133
256K
26.1 W
1.75V
80C
370 FC-PGA
RB80526PZ001256
1000
133
256K
29.0 W
1.75V
75C
370 FC-PGA
RB80530KZ012512
1266
133
512K
29.5 W
1.45V
69C
370 FC-PGA2

产 品 特 性:
CPU 支持Tualatin,Pentium III,Cerelon CPU,外频为66/100/133MHz
BIOS Award PnP BIOS
系统芯片组 Intel 815E B型
系统内存 2条DIMM内存插座,最大支持512M内存
显示 内建在Intel 815E系统芯片组中,分享系统内存(DVMT;
分辨率最高可达:1600 x 1280(8位色)
网络 一个10/100网络芯片:内建在Intel 815E系统芯片组中(Intel 82562)/83861;1个千兆以太网络芯片:NS DP83820(83821) 千兆以太控制芯片支持了10/100/1000的网络接入(ROCKY-3785EVG)
输入/输出端口 —2个RS-232串行口 (与16c550 UARTs兼容)
—1个并行口 (支持SPP/EPP/ECP模式)
—2个USB插针接头,符合 USB Ver 1.1标准
—1个红外线接口(SIR)
—1个软驱接口,支持1.44MB,2.88MB和Mode-3功能
--2个ATA-100通道
SSD 1个CompactFlash Type II型插槽,支持Flash Disk或者IBM Micro Drive(ROCKY-3785EVG-CF)
音频 符合AC’97数字音频编解码规范
硬件监测功能
支持ATX电源控制功能
WDT 软件可编程看门狗功能 ,支持1-255 S系统重启
卡上建有用于系统扩展的PCI插槽
功耗 7.6A/5V ,230mA/12V(使用Intel 1GHz的处理器和256MB的系统内存)
工作温度:0-60℃(CPU需要风扇)
相对湿度:5-95%,无冷凝
总重量:900克
什么是1000BASE-T千兆网的双绞线传输媒介系统1000BASE-T是在802.3ab协议基础上发展而来的,符合IEEE标准,它正是采用是在1999年7月,它能在非屏蔽双绞线的基础上支持高达1000Mbps的传输速度,的确是一个伟大的成就。ROCKY-3785EVG的板载1000BASE-T网络接口完全适应已有的10/100网络接口完全适应从以太网和高速以太网到千兆以太网进行升级的过程。下面的媒介组成部分通常用于建立一个1000BASE-T的网络的节点。
Category 5的非屏蔽双绞线
8芯RJ-45型的标准接头,用于连接Category 5的规格接头
“Tualatin” Intel PIII带有512KB 2级缓存的处理器的核心名称支持512KB缓存的Intel PIII处理器是为高效能的工作站和服务器设计的
133MHz的外频,最大能达到1.26GHz的运算频率
采用了0.13微米的设计技术
提供了512KB的有ECC校验功能的高速缓存模式
采用的FC-PGA2封装更加有利于CPU的散热
1.26GHz/1.45V核心电压/最大29.5W的功耗

订 购 信 息:
ROCKY-3785EVG 基于Socket-370架构的单板电脑,带VGA/以太网络/千兆以太网络,无CF
ROCKY-3785EV 基于Socket-370架构的单板电脑,带VGA/以太网络,无CF
ROCKY-3785EVG-CF 基于Socket-370架构的单板电脑,带VGA/以太网络/千兆以太网络,含CF-Type II插槽
