  ROCKY-3708E2V基于Socket-370架构的CPU卡,带以太网络、32MB显存的VGA 5.1声道的音频 www.szpk.cn

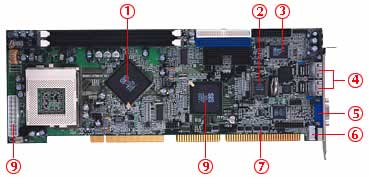

⑴ SiS 635T 芯片组
⑵ Intel 82559
⑶ CMI-8738
⑷ 双网络 2×RJ-45
⑸ CRT
⑹ PS/2键盘,鼠标
⑺ ISA 总线
⑻ SiS 315
⑼ ATX电源接头

产 品 特 性:
支持Intel PⅢ(Socket-370架构)133MHz外频的处理器,最大主频可以达到1.26GHz(Tualatin)。
最大支持1GB的SDRAM。
配置了32MB显存的SiS 315 2D/3D图形加速控制芯片,可用于数字图形录像(DVR)。
采用了板载以太网络的方案,两个10/100Mbps网络控制:内置于SIS芯片组中的以太网络+ Intel 82559
以太网络。
提供了PCI 5.1声道的音频。
1.2GB/s带宽多线程IO连接,
SIS 635T提供了一种解决方案解决目前PC平台PCI总线带宽最高133MB/s 的IO带宽的欠缺的问题;SIS 635T运用了多线程技术――”内置多线程IO 连接” 提供足够的IO带宽最高支持到1.2GB/s 并增加硬件并行性,它将会有效的增加系统整体的流量和效能,尤其在多任务环境下。
CPU: 支持一个Socket-370架构外频为66/100/133MHz的CPU,支持Intel P3 Tralatin CPU最大达1.26GHz
BIOS: AMI PnP BIOS
系统芯片组: SIS 635T芯片组
系统内存: 2条DIMM内存插座,最大支持1GB的SDRAM
显示:SIS 315控制芯片,带32MB显存,DB-15型CRT接口
AGP界面:AGP-4X,266MHz的显示频率, 内建有256位3D加速,最大支持到2048×2048的显示分辨率
支持VCD/DVD以及HDTV的MPEG1/2格式解码技术
网络 2个10/100以太网络(一个集成在SIS 635T芯片组中,一个是Intel 82559)
输入/输出端口
—2个RS-232串行口 (与16c550 UARTs兼容)
—1个并行口
—2个USB插针接头,符合 USB Ver 1.1标准
—1个软驱通道,可连接2个3.5” 软驱,支持1.44MB,2.88MB和Mode-3功能
--2个ATA-100的IDE接口,支持HDD,CDROM,LS-120,ZIP
—1个PS/2控制器
SSD 1个CompactFlash Type II型插槽,支持Flash Disk或者IBM Micro Driver(可选择)
音频 板载一个PCI声卡(C-Media 8738) 1个Line-in,1个Line-out,1个Sub-out,1个Mic-in,1个CD-in
硬件监测功能
支持ATX电源控制功能
WDT 软件可编程看门狗功能 ,支持1-255 S系统重启
ISA Plus功能 提高ISA总线的驱动能力
电源接头: 1个ATX 20-pin的接头
总线规格: PICMG规范,338x122mm(13.3”x4.8”)
功耗: 8.4A/5V,170mA/12V(Intel 1GHz CPU + 256MB RAM)
工作温度:0-55℃(CPU需要风扇)
相对湿度:5-95%,无冷凝
总重量:900克
SIS 315 with AGP 4x
SiS315芯片,宽频界面用于高品质的2D、3D以及图像输出。256-Bit的图形芯片具备了高性能的图形处理能力,支持硬件加速T&L。此外,他还包含有AGP 4x的界面用于各种不同应用和DDR DRAM的使用需要,也满足使用者玩多媒体游戏的需求。
“Tualatin” Intel PIII带有512KB 2级缓存的处理器的核心名称支持512KB缓存的Intel PIII处理器是为高效能的工作站和服务器设计的
133MHz的外频,最大能达到1.26GHz的运算频率
采用了0.13微米的设计技术
提供了512KB的有ECC校验功能的高速缓存模式
采用的FC-PGA2封装更加有利于CPU的散热
1.26GHz/1.45V核心电压/最大29.5W的功耗

订 购 信 息:
ROCKY-3708E2V 基于Socket-370架构的的CPU卡,带音频/32MB显存的VGA/双以太网络(SIS+Intel)
ROCKY-3708EV 基于Socket-370架构的CPU卡,带音频/32MB显存的VGA/以太网络(SIS)
