| 功能介绍 |
| |

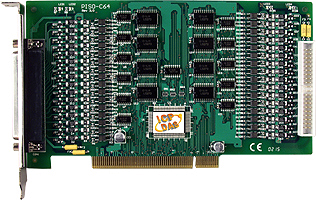

| PISO-C64有64个光电隔离数字量输出通道，被分为2个隔离组。每个输出通道有一个达林顿管及适应电
感负载的钳位二极管。隔离的输出通道被分成两个组：C和D组。输入口的电源可以外接，也可以用PC机电源再经DC/DC变换器供电。输出端口的电源必须是外部电源。本卡很容易安装在任意PC/AT/XT机里。板卡与现场逻辑信号间消除了接地环流问题，并且隔离了PC受到破坏性电压的危险。PISO-C64
有一个37针D型连接器和一个40针公电缆接线头。40芯插头接到DB-37的扁平电缆是固定在机箱上，用户可以通过第二个D型连接器连接数字量信号。每个D型连接器包含32个输出通道。 |
| |
| 特点 |
| |
| ◆64通道光电隔离数字量输出/集电极开路
◆4个隔离组
◆3750V DC隔离电压 |
| |
| 环境 |
| |
| ◆存储温度： -20 ~ 70℃
◆工作温度：0~ 50℃
◆湿度： 0 ~ 90%无凝露
◆尺寸 ：180mm X105 mm |
| |
| 规格 |
| |
| ◆输出类型：隔离 集电极开路输出：100mA 每通道(NPN)
◆外部电压：最大30V
◆响应时间： 最大1Khz
◆电源：+5V 800mA (标准) |
| |
| 附件 |
| |
DB-37：直接将信号连接到PISO-C64后端
DN-37：具有DIN导轨和37针D型连接器的I/O连接端子板 |
| |
| 软件 |
| |
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab |
| |
