| 功能介绍 |
| |

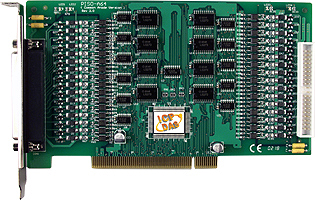

| PISO-A64用于计算机PCI总线。有64个光电隔离数字量输出通道，被分为4个隔离组。每个输出通道有一个PNP晶体管及适应电感负载的钳位二极管。所有隔离输出通道被分为A,B,C和D4个隔离组。输出端口的电源必须是外部电源。板卡与现场逻辑信号间消除了接地环流问题，并且隔离了PC受到破坏性电压的危险。PISO-A64有一个37针D型连接器和一个40针电缆公接线头。40芯插头接到DB-37的扁平电缆是固定在机箱上，用户可以通过第二个D型连接器
连接数字信号。每个D型连接器包含32个输出通道。 |
| |
| 特点 |
| |
| ◆PCI 总线接口
◆64通道光电隔离数字量输出/OC
◆内建DC/DC转换器
◆4个隔离组
◆3750V DC隔离电压 |
| |
| 应用 |
| |
| ◆工厂自动化
◆产品测试
◆实验室自动化 |
| |
| 规格 |
| |
| ◆隔离输出类型：隔离 集电极开路输出：100mA /通道
◆外部电压：最大30V
◆相应时间：最大1Khz
◆电源：+5V /500mA (标准) |
| |
| 环境 |
| |
◆工作温度：0 ~ 50℃
◆存储温度：-20 ~ 70℃
◆湿度：0~ 90%无凝露
◆尺寸：180mm X105 mm |
| |
| 软件 |
| |
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for JAVA
Driver for DasyLab |
| |
| 附件 |
| |
DB-37： 直接将信号连接到PISO-A64后端
DN-37：具有DIN导轨和37针D型连接器的I/O连接端子板 |
| |
