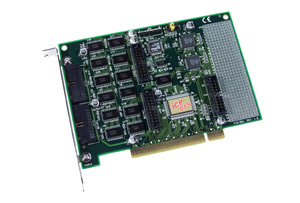

  PIO-D64 www.szpk.cn
　　 具有定时/计数器的64通道PCI总线DIO板

　功能介绍

　　PIO-D64具有32路数字量输入通道和32路数字量输出通道。及6路定时器/计数器通道。PIO-D64包含2路16位输入端口和2路16位输出端口。用户可以用DB-16P连接到输入端口(CN2,CN4)达到隔离的目的，或用DB-16R连接输出端口(CN1, CN3)来达到继电器输出的功能。板上具有4个时钟源：2M , 1M , 500K和250K。用户可以从焊脚上引用时钟源。板上的计时器/计数器提供3个通道用于频率测量、时间计数及产生脉冲。另一个8254提供3通道用于中断功能。本卡可被插在5V PCI总线，支持真正的即插即用。

　特点


◆双面SMT, 短卡
◆提供4个20针扁平电缆连接器，可连接至 DB-16P , DB-16R 端子板
◆32位数字量输出和32位数字量输入
◆一个16位计数器和一个4 Mhz 时基的32位计数器
◆3路独立可编程的减数计数器
◆可编程中断处理
◆5个20接线器
◆输出状态回读
◆中断触发： 事件 /时间触发

　附件


端子板
DB-16P : 16通道隔离D/I板
DB-16R: 16通道继电器板
DB-24PR: 24通道功率
DB-24POR: 24通道Photo Mos输出板
DB-24SSR: 24 通道故态继电器输出板
DB-24C: 24通道open-collector输出板　
DN-20: 带DIN导轨的I/O 连接模块
DN-20/N: 无DIN导轨的DN-20
ADP-20/PCI: 20针扩展转接板

　规格


◆所有输入与TTL 电平兼容
◆逻辑高电压：2.4V ( Min. )
◆逻辑低电压：0.8V ( Max. )
◆所有输出与TTL 电平兼容
◆灌电流：24 mA ( Max. )
◆源电流：15 mA ( Max. )
◆功耗：+5V @ 580mA


　软件

DOS for PIO-D64
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000
Driver for LINUX

　环境

◆工作温度：0~ 60℃
◆储存温度：-20 ~ 80 ℃
◆湿度： 0 ~ 90 % 无凝露
◆尺寸：156mm x 110mm

　针脚定义

　　　　　　
　　　　　　CN1 　　　　　　　　　　　　　　 CN2 　　　　　　　　　　　　　　CN3

　　　
　　　　　　 CN4　　　　　　　　　　　　　　　CN5

　订购信息

产品序号
内容
价格
数量
　PIO-D64
　PCI 总线 64位DIO板
请来电询价
