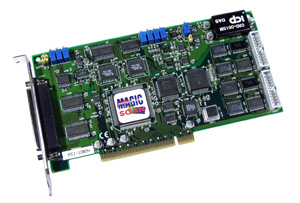

| ◆PCI 总线
◆PCI-1202L 12位 110KHz A/D转换（低增益）
◆PCI-1202H 12位 110KHz A/D转换（高增益）
◆PCI-1202L/PCI-1202H -32路单端/16路差分输入 ， 1K字 FIFO缓存器
◆单通道、多通道采样速率均为 110Ks/s
◆3种触发方式：后触发（ post-trigger）前触发（, pre-trigger）,中间触发（
middle trigger）
◆16路数字输入/16路数字输出
◆PCI-1202L提供可编程低增益： 0. 5, 1, 2, 4, 8.
◆PCI-1202H提供可编程高增益 ： 0. 5, 1, 5, 10, 50, 100,
500, 1000.
◆内部/外部触发
◆2个独立的可编程数摸转换器；每个通道最大数据流量为2 MHz
◆2.7 M 字/秒的高速数据传输 |
模拟输入
| |
PCI-1202L |
PCI-1202H |
| 输入通道 |
32个单端/16个差分
(跳线选择) |
32个单端/16个差分
(跳线选择) |
| 分辨率 |
12位 |
12位 |
| 转换速率 |
110Ks/s |
40Ks/s |
| 输入阻抗 |
10,000MΩ
// 6pf |
10,000M
Ω // 6pf |
| 过压保护 |
±35V |
±35V |
| 线性度 |
±1位 |
±1位 |
| 卡上 FIFO |
2K |
2K |
| 可编程增益 |
0.5/1/2/4/8 |
0.5/1/5/10/50/100/500/1000 |
D/A输出
| 通道 |
2 |
| 类型 |
12 位双缓存 |
| 线性度 |
0.06% FS |
| 设置时间 |
0.4mS |
| 输出范围 |
-5V ~ +5V or -10V~+10V |
| 输出驱动 |
+-5mA |
数字 I/O
输入 |
16
通道 TTL电平 |
输出 |
16
通道 TTL电平 |
计时器
| 内置步进计时器 |
16位,8Mhz输出 |
| 外接步进计时器 |
16位,8Mhz输出 |
| 机械式独立计时器 |
16位,8Mhz输出 |
|
