| 功能介绍 |
| |

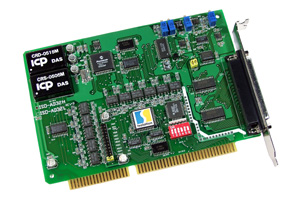

ISO-AD32H/L
（H高增益 / L低增益）是用于PC机的总线隔离的12位A/D卡。输入可抗500Vrms共模电压。
ISO-AD32H/L采用了200KHz，12位的A/D转换器，板上设置的1K字节 FIFO缓存器，32个单端或16个差分输入通道。模拟输入具有自动"通道/增益"扫描功能。单通道可实现200KHZ采样速率下的平滑A/D转换，或是100KHZ采样速率的通道扫描。“不用动手”的设计使所有的板卡参数（通道选择，增益，输入输入型号。运行方式等）都由软件完成。一旦安装完成，你就不用再管它了。
这种创新设计改善了传统的隔离型A/D卡的缺点，例如：
1.速度更快：高达200KHz
2. 采样速率可编程控制
3. 板上FIFO缓存器支持平滑A/D转换，而且在NT和95的环境下能更好的运行
4.在短卡上可实现更多的输入通道数。 |
| |
| 特点 |
| |
| ◆32个单端或16个差分输入通道
◆500VDC电压光隔保护
◆最高200K，12位采样速率
◆内置 1K字节 FIFO
◆跳线选择单端或差分输入
◆自动"通道/增益"扫描
◆指令集编程
◆平滑A/D转换 |
| |
| 用途 |
| |
| ◆数据采集
◆波形分析
◆恶劣环境工作
◆信号隔离 |
| |
| 选件 |
| |
| DN-37:带37芯D-sub插头的螺钉端子板
DB-37:(直插式) 带37芯D-sub插头的螺钉端子板 |
| |
| 规格 |
| |
模拟输入
| 通道数 |
32单端/ 16差分 |
| 分辨率 |
12 位 |
| 转换速率 |
200KS/s (最大) |
| I输入阻抗 |
10,000 MΩ // 6pf
|
| 过压保护 |
±35V |
| 精度 |
读数的0.01% ；±1 bit
|
| 零漂 |
全量程最大±25ppm/℃ |
ISO-AD32H 输入量程
| 增益 |
0.5
|
1
|
5
|
10 |
50 |
100 |
500 |
1000 |
| 双极性(V) |
±10 |
±5 |
±1 |
±0.5 |
±0.1 |
±0.05 |
±0.01 |
±0.005 |
| 单极性(V) |
|
0~10.0 |
|
0~1.0 |
|
0~0.1 |
|
0~0.01 |
| 数据流量 |
125K/s |
125K/s |
80K/s |
80K/s |
10K/s |
10K/s
|
1K/s |
1K/s |
ISO-AD32L 输入量程
增益 |
0.5 |
1 |
2 |
4 |
8 |
双极性(V) |
±10 |
±5V |
±2.5 |
±1.25 |
±0.0625 |
单极性(V) |
|
0~10 |
0~5 |
0~2.5 |
0~1.25 |
数据流量 |
200K/s |
200K/s
|
200K/s |
200K/s |
200K/s |
|
| |
| 环境要求 |
| |
| 电源要求 |
+5V @850mA (最大)
|
| 工作温度 |
0~50 ℃ |
| 存储温度 |
-20 ~ 70 ℃ |
| 湿度 |
0 ~ 90% 无凝露 |
| 外形尺寸 |
173 mm x 122 mm |
|
| |
| 软件 |
| |
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Driver for LINUX
Driver for DasyLab |
| |
