| 功能介绍 |
| |

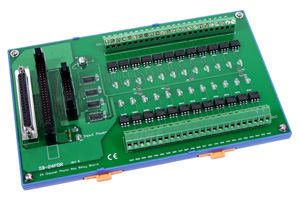

| DB-24POR是具有24个通道的光电Mos继电器隔离，并 有与OPTO-22兼容的连接器 |
| |
| 特点 |
| |
| ◆24 个光电Mos 继电器
◆一个与OPTO-22兼容的连接器，一个37针D型连接器和一个20针连接器
◆直接连接与OPTO-22 兼容的板卡或722,724 系列板卡
◆有8个通道最大负载为4A 250V AC(每个通道)
◆有16个通道最大负载为100mA (每个通道)
◆LED（发光二极管）指示继电器工作状况
◆使用螺钉端子方便现场安装
◆光电隔离电压：5000VDC |
| |
| 规格 |
| |
| ◆光电Mos 继电器
◆接通时间 :0.7ms (标准)
◆关断时间: 0.05ms (标准)
◆输出阻抗 : 23 Ω (标准)
◆负载电压 : 350V (AC峰值)
◆功耗 : 500mW
◆输入/输出隔离: 5000VAC
◆连续负载电流 : 0.13A
◆功率消耗: 最大+5V @0.3A
◆尺寸 : 1305mm X 220mm
◆工作温度: 0~60℃
◆存储温度 : -20~70℃
◆湿度 : 5%~90% 无凝露 |
| |
| 应用 |
| |
| ◆通断控制
◆能源管理
◆自动测试
◆过程控制 |
| |
| 选件 |
| |
| CA-2010 ：20芯扁平电缆 1 米
CA-2020 ：20芯扁平电缆 2 米
CA-3720 ：带37芯 D型插头2米电缆 |
| .jpg) .jpg)
不带D型插头的 CA-5015 带D型插头的 CA-3710
|
| |
