  DB-16R
www.szpk.cn

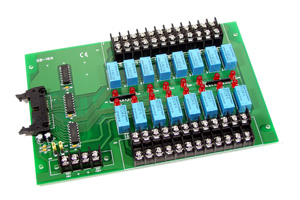

   16通道继电器输出板

 功能介绍


  DB-16R 是一块由16个C型继电器组成的继电器输出板,用于可编程控制的有效的负载切换。其插头定义和板卡性能与785系列完全兼容,只是使用了工业型的接线端子块。DB-16R能与 A-82x 系列以及与之相兼容的板卡配合使用。通过20 芯扁平电缆接头传过来的5伏电压信号会使对应的继电器处于工作状态。16个表明状态的LED与16个继电器一一对应,当它所对应的继电器工作时,该LED就会发光。为了避免你的PC机电源过载,该卡还提供螺钉端子用于外接电源。


 特点


◆C型继电器
◆20芯接头控制16个C型继电器,可配A-82,DIO-64等数字输出卡或与其兼容的卡使用。
◆一旦某个继电器工作,对应的LED就会发光
◆螺钉端子用于现场连线。


 规格


◆C型继电器
◆类型: SPDT( C型,单刀双掷 )
◆额定负载:0.5 A /120 VAC , 1A /24 VDC
◆最大切换功率: 60VA,24W
◆最大切换电压:120VAC,60VDC
◆最大切换电流:1A
◆使用寿命:机械 ( 2 x107 ) 电气 ( 2 x 105 )
◆释放时间: 运行状态( 6 ms )
◆控制逻辑:输入 TTL 高 (+5V) ,继电器通电 工作
◆功耗:最大+12V @528mA ,最大+5V @150mA
◆外形:205mm X 114mm
◆工作温度: 0~60℃
◆存储温度:-20~70℃
◆湿度:5%~90% 无凝露


 选件


CA-2020:20芯扁平电缆 2M


 指标


◆通断控制
◆能源管理
◆测试自动化
◆过程控制


 订购信息

产品序号
内容
价格
数量
 DB-16R
 16通道继电器输出板
 含CA-2010(20芯扁平电缆)一根,1M。
请来电询价
