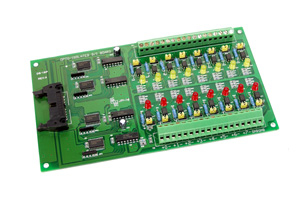

  DB-16P www.szpk.cn
   16通道双向隔离输入卡

 功能介绍


  DB-16P是一块带隔离的16通道数字输入卡,用于A-82X,812PG,711,716,720等板卡,以及PCI总线的多功能卡 。
  DB-16P的光隔输入由双向光电偶合器带一个电流检测电阻组成。你可以用它来检测从TTL电平到24V的直流信号。也可以用来检测宽范围的交流信号。 还可以用此卡来隔离计算机和工业环境中常发生的共模电压,地环流以及电压尖峰。


 特点


◆16个光电隔离数字输入通道,直接接到 A-82X ,或其他的812PG,711系列,720,726系列板卡,以及PCI总线的多功能卡。
◆AC/DC 信号输入
◆AC信号输入加滤波器
◆输入缓冲带电压比较器


 规格


◆I/O插头的电气指标
◆架构:16个 光隔数字输入通道
◆兼容性:TTL 电平兼容
◆数字输入
◆通道数:16个,每一个都有自己的参考地,与其他通道相隔离。
◆最大输入电压:24 VDC或 24 VAC
◆数字逻辑电平 :
◆输入低电平: 0V(最小) ~ ±1V (最大)
◆输入高电平:±2.8V(有效值) ~ ±24V(最大)
◆输入阻抗: 1.2kΩ
◆电流源
◆5V 输入:4 mA/通道(最小值)
◆24V 输入:20 mA/通道(最小值)
◆响应时间 :20μs无滤波 / 2.2ms 带滤波
◆电源 : +5V@224mA/ maximum
◆外形尺寸 : 205mm x 114 mm
◆工作温度 : 0~60℃
◆存储温度:-20~70℃
◆湿度 : 5%~90 % 无凝露
◆功耗 : 12V /0.53A; 5V / 0.2A


 选件


CA-2020 : 20芯扁平电缆2M


 应用

◆隔离数字输入带来的干扰
◆能源管理
◆测试自动化
◆过程控制

 订购信息

产品序号
内容
价格
数量
 DB-16P
 16通道隔离输入卡
 包含: CA-2010 (1米20针扁平电缆)
请来电询价
